Для защиты электросети и бытовых электроприборов существует много видов защиты. Об основных видах защиты и автоматического регулирования  электрической сети кратко рассказано в статье «Как защитить электропроводку».

Задача данной статьи состоит в том, что бы подробнее познакомить с реле напряжения. Нужной в современной квартире автоматике. Для примера приведу два случая, когда реле напряжения спасло бы аппаратуру и финансы.

Частный сектор и так не идеален с точки зрения стабильности по параметрам электроэнергии. Человеку свойственно ошибаться. Во время профилактических работ в одном из ответвлений вместо 220 оказалось 380 Вольт. Ошибку исправили, только техника, включённая в момент повышенного напряжения, вышла из строя.

Дом постройки времён Сталина. В одной из квартир неисправность в электропроводке. Вызван  «специалист». Во время ремонта «обрывается ноль». В части квартир в розетки вместо 220, подаётся около 380 Вольт. «Специалиста» след простыл. Хозяину квартиры пришлось оплачивать за ремонт вышедшей из строя техники и силового щита подъезда.

По разным причинам в сети может быть различное напряжение. Как повышенное, так и пониженное. Броски напряжения бывают длительные и кратковременные. Эти изменения в электросети вредны практически для всей бытовой электрической техники. Для защиты  электроприборов от таких сбоев и перепадов напряжения предназначено реле напряжения или  устройство защиты многофункциональное (разные производители выпускают подобную автоматику под разными названиями).

Что такое реле напряжения. Обзор

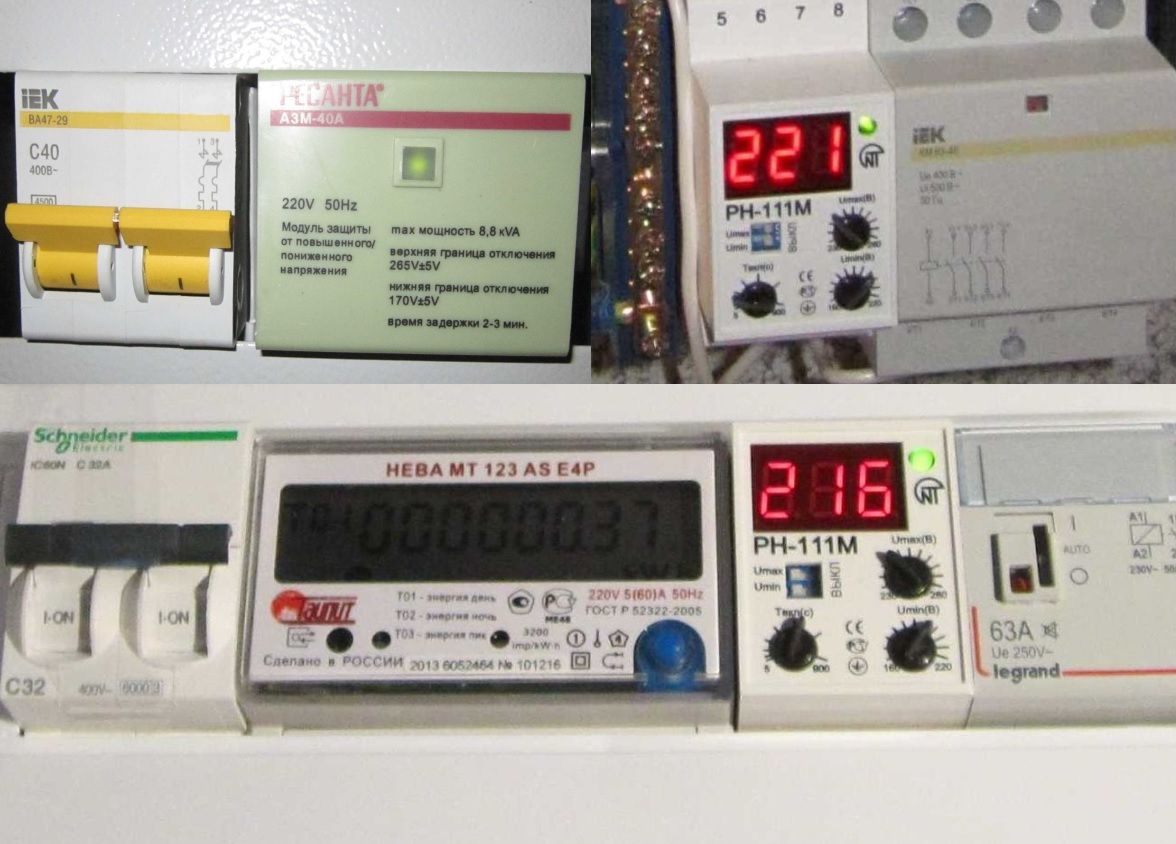

Предлагаю Вашему вниманию обзор двух реле напряжения:

Ресанта АЗМ 40А

Ресанта АЗМ 40А

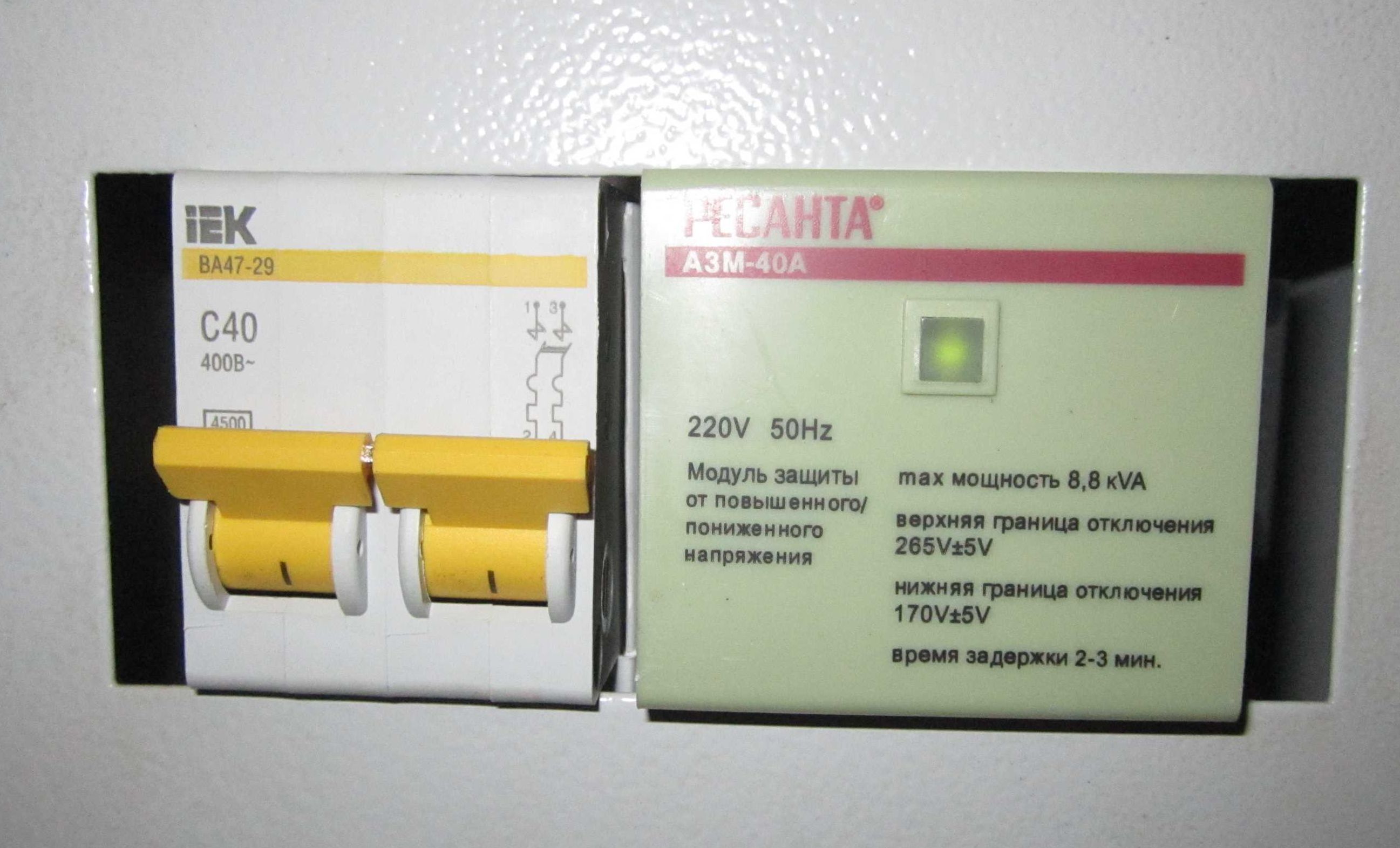

Реле контроля напряжения Ресанта АЗМ 40А (Блок защиты по напряжению "Ресанта" 40А; модуль защиты от повышенного/пониженного напряжения).

Номинальное напряжение реле 220 Вольт. Повышенное (максимальное) напряжение опасно для всех бытовых приборов.  Верхняя граница отключения реле 260 - 270 В. Реле отключит квартиру, если, по каким либо причинам, в сети напряжение будет повышенное. Подключит снова только в случае, если величина напряжения нормализуется.

Многим видам бытовой техники, например, холодильнику, вредно и пониженное (минимальное) напряжение. Нижняя граница отключения 165 - 175 В. Реле отключит квартиру, если, по каким либо причинам, в сети напряжение будет пониженное. Вновь включит при нормальной величине  напряжения.

Тот же холодильник от частых включений и отключений может выйти из строя. Для того, что бы этого не случилось, в реле напряжения установлено реле времени. После отключения прибор не включится раньше времени задержки, даже  если напряжение стало нормальным. Время задержки 2 – 3 мин. Такого интервала  времени достаточно для того, что бы техника не потеряла работоспособность.

Для защиты от ложных срабатываний, при кратковременных бросках напряжения, предназначена функция - задержка срабатывания устройства (1 – 6 сек). Прибор не сработает, если броски напряжения по времени меньше, чем задержка срабатывания устройства.

Максимальная нагрузка: 8.8 КВт, этого достаточно для «средней» квартиры. Раньше хватало 2...3  Киловатт.

РН-111М

РН-111М

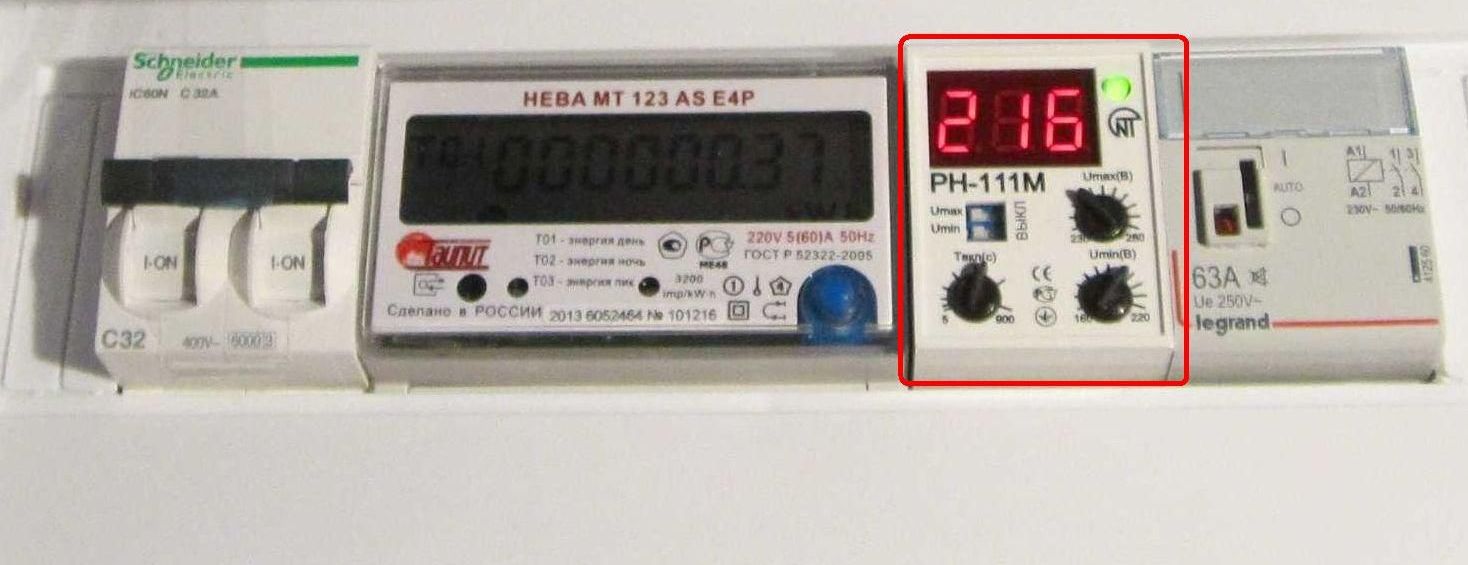

Модернизированное реле напряжения РН-111М. Назначение реле - отключение нагрузки при недопустимых бросках напряжения в сети.  Включение, после того как напряжение в сети станет нормальным,  автоматическое.

По сравнению с Реле контроля напряжения Ресанта АЗМ 40А имеет, иногда просто необходимые,  дополнительные удобства и функции:

Два индикатора:

Один показывает включено или выключено напряжение на выходе реле в данный момент.

Второй, цифровой, в зависимости от выполняемой функции, показывает действующее значение входного  напряжения, отсчёт времени включения, настройки реле времени, настройки максимального и минимального  напряжения.

Переключателями можно установить следующие независимые режимы работы:

- регулируемое реле напряжения (регулируется срабатывание по максимальному и минимальному  напряжению);
- реле минимального напряжения (регулируется срабатывание только по минимальному  напряжению);
- реле максимального напряжения (регулируется срабатывание только по максимальному  напряжению);
- реле времени с регулируемой задержкой на включение (регулируется время включения после установки нормального напряжения в сети).

При определённом положении переключателей все режимы выполняются одновременно.

Номинальное напряжение 220 Вольт

Минимальное напряжение 160 Вольт (регулируется в сторону увеличения).

Максимальное напряжение 280 Вольт (регулируется в сторону уменьшения).

Через реле напряжения РН-111М можно подключать разные нагрузки:

- при мощности до 3,5 кВт (до 16 А) включение / отключение производится непосредственно выходными контактами реле;
- при мощности, превышающей 3,5 кВт (16 А) включение / отключение производится магнитным пускателем соответствующей мощности, подключённого к выходным контактам реле.

Немного о подключении реле напряжения

Так как современные счётчики имеют защиту от повышенного напряжения, реле напряжения устанавливается на вводе квартиры после счётчика и нагрузочного автомата (дифавтомата)  защиты.

Можно установить реле напряжения и до счётчика, после вводного защитного устройства. Правда  в этом случае возникают сложности с опломбировкой при замене и пуске в  эксплуатацию.

При выборе реле напряжения нужно учитывать много факторов. Какое у вас напряжение в сети.  Какая электрическая техника будет установлена. Нагрузка (активная или реактивная), величина нагрузки. Габариты, способ крепления. Размеры очень важны при реконструкции щита.

В Перми большой выбор различных реле напряжения, разных производителей. Доверьте специалисту подобрать и установить нужное именно в вашей квартире (доме, коттедже производственном или жилом помещении) реле напряжения. Поверьте, затраты окупятся. Здоровье, может даже и жизнь, сохранённое имущество намного дороже потраченного на автоматику. Учёные и производители постоянно работают над усовершенствованием защиты от негативных воздействий напряжения. Давайте правильно и с пользой применять изобретения.

Правила поведения при перепадах напряжения

Правила поведения при перепадах напряжения

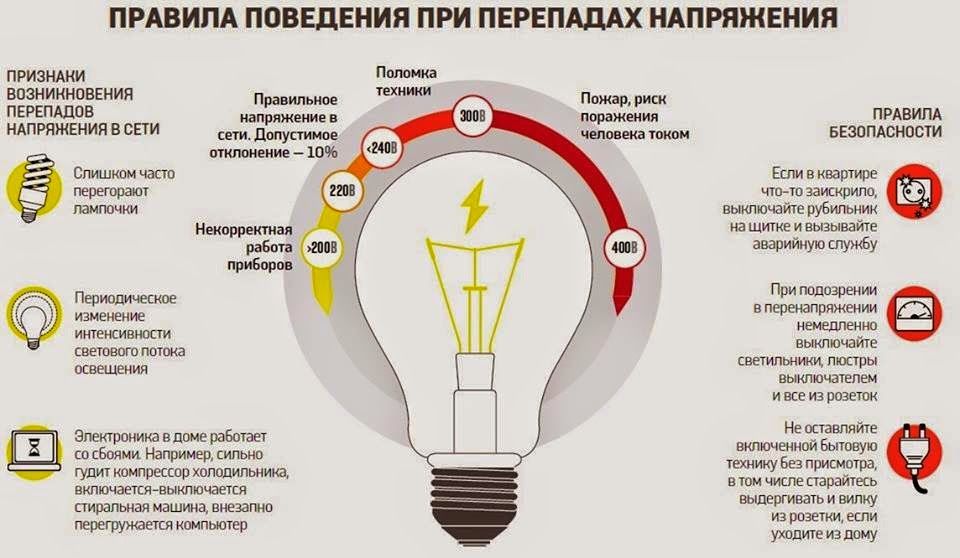

На просторах интернета попался плакат. Полностью поддерживаю изложенную в нём  информацию. Эти правила должен знать и соблюдать каждый!
