Монтаж проходного радиовыключателя

Часто требуется включение лампы (светильника) из разных мест. Существует несколько вариантов. Приведу самые распространённые:

Для управления светом с двух или трёх мест применяется переключатель (часто называют проходной выключатель).

Из соображений стоимости, в случае включения с трёх и более мест мне больше нравится схема на импульсном реле.

Есть ещё один хороший вариант – радиовыключатель (так же называют беспроводной радио выключатель, беспроводной радио выключатель – передатчик, дистанционный (беспроводной) выключатель света). На данном электроустановочном изделии остановлюсь подробнее.

Ситуация. В спальне, например, свет включается только у входа. А хотелось бы включать – выключать у входа и у кровати. Или у входа и с обеих сторон кровати (она широкая, длины рук не хватает…).

Штробить, прокладывать провода, устанавливать выключатели, штукатурить, клеить бои или красить нет желания. Здесь пригодится беспроводная технология.

Приступаем к работе.

Размечаем места установки переключателей. В этом нам поможет лазерный уровень.

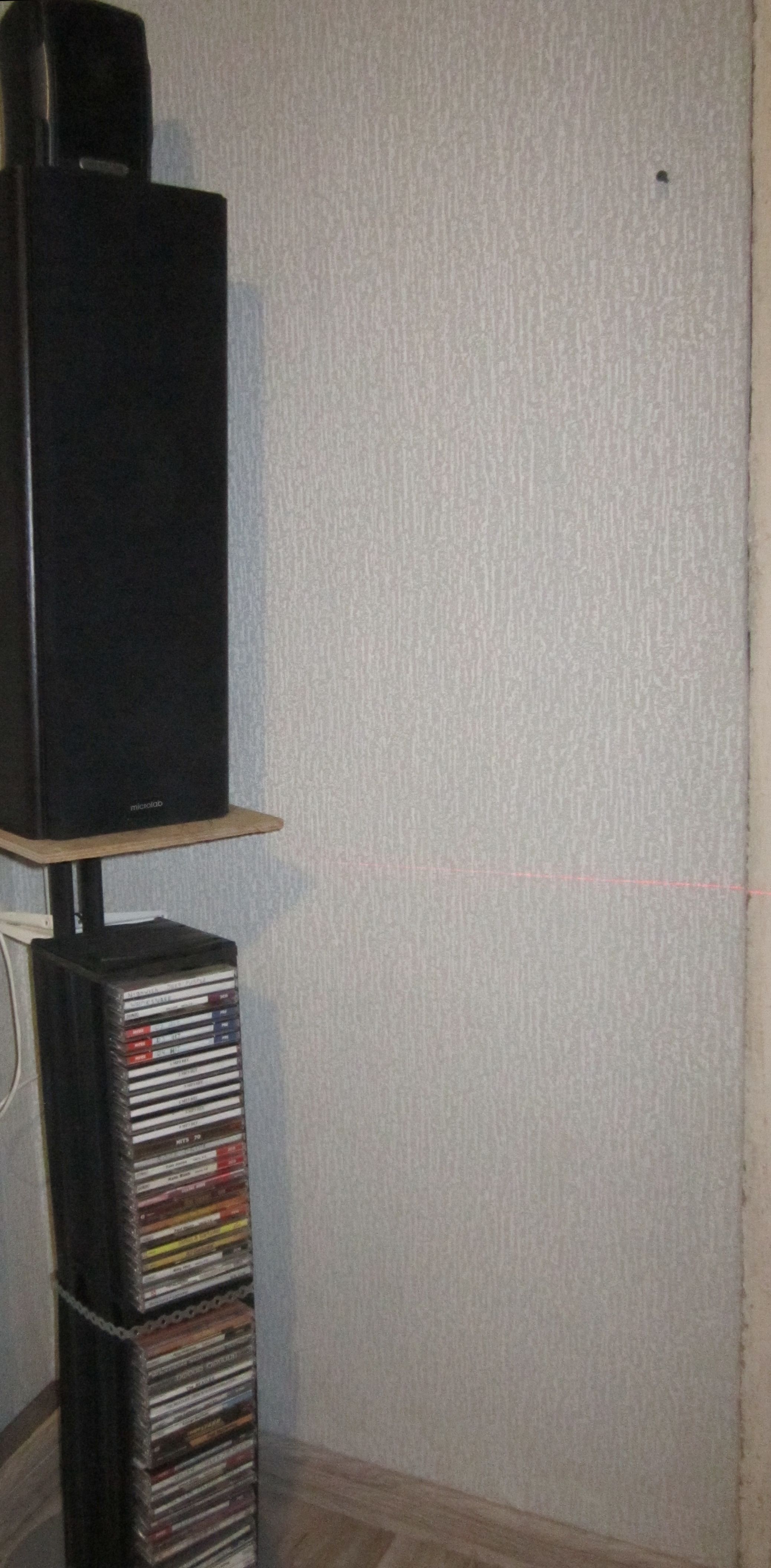

разметка выключателя у двери

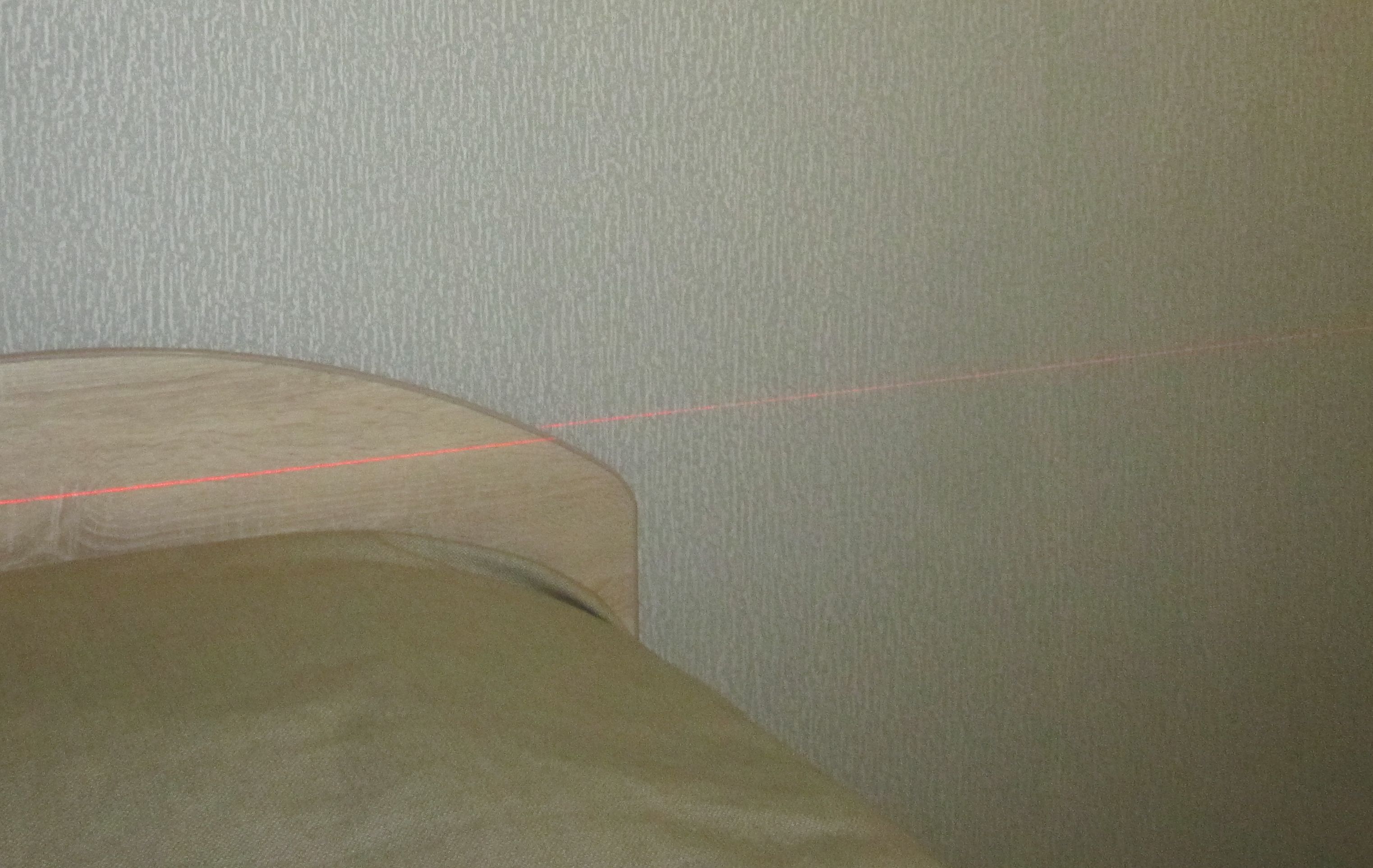

разметка выключателя у кровати

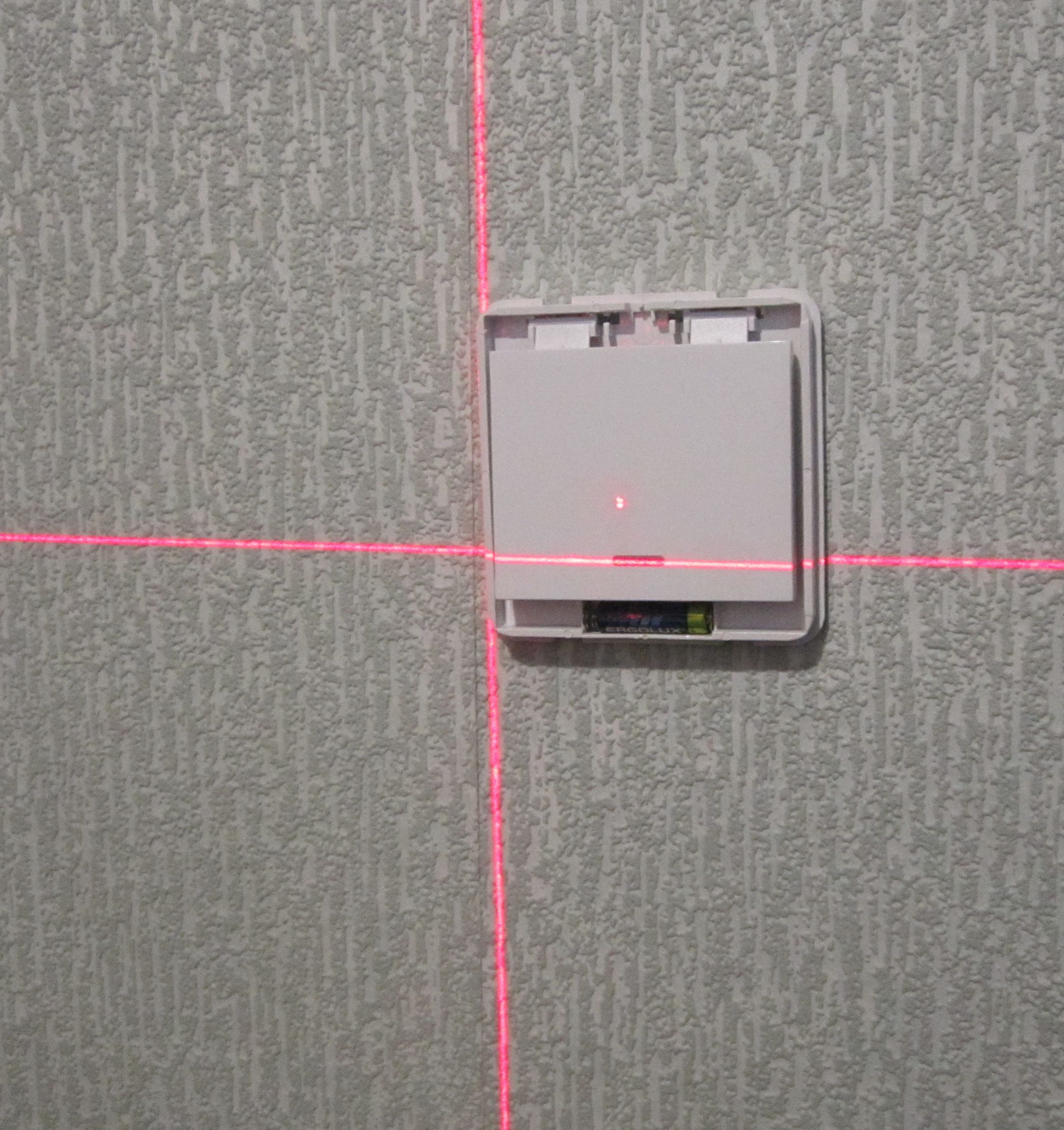

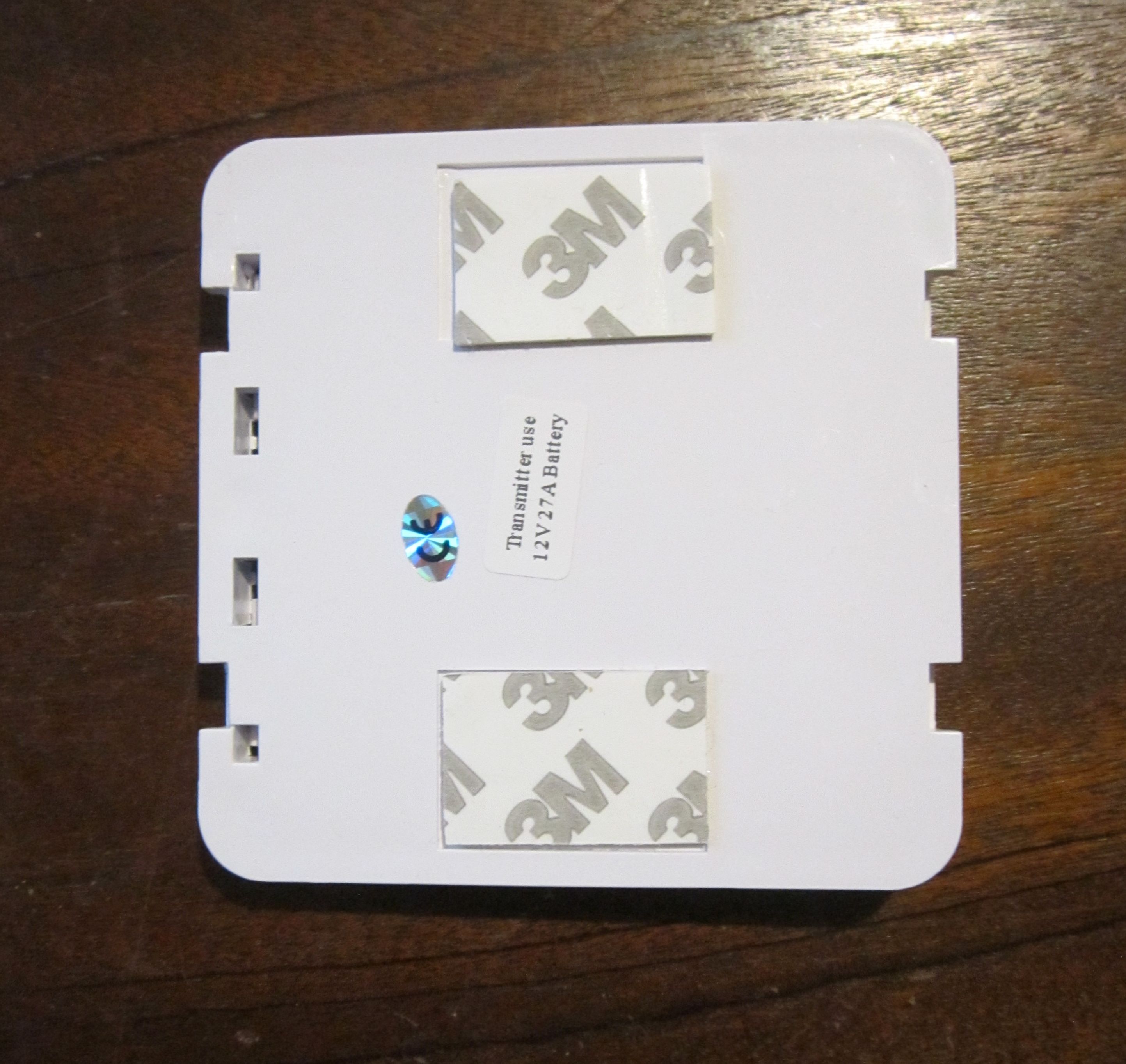

Приклеиваем радиовыключатель к стене на двухсторонний скотч.

Приклеиваем радиовыключатель к стене на двухсторонний скотч.

Приклеиваем радиовыключатель к стене на двухсторонний скотч.

Выключаем автоматический выключатель (в щите) света в комнате. Закорачиваем выключатель света комнаты (можно просто включить его и больше никогда не трогать).

Подключаем исполнительное реле (инструкции не было, плату назвал условно).

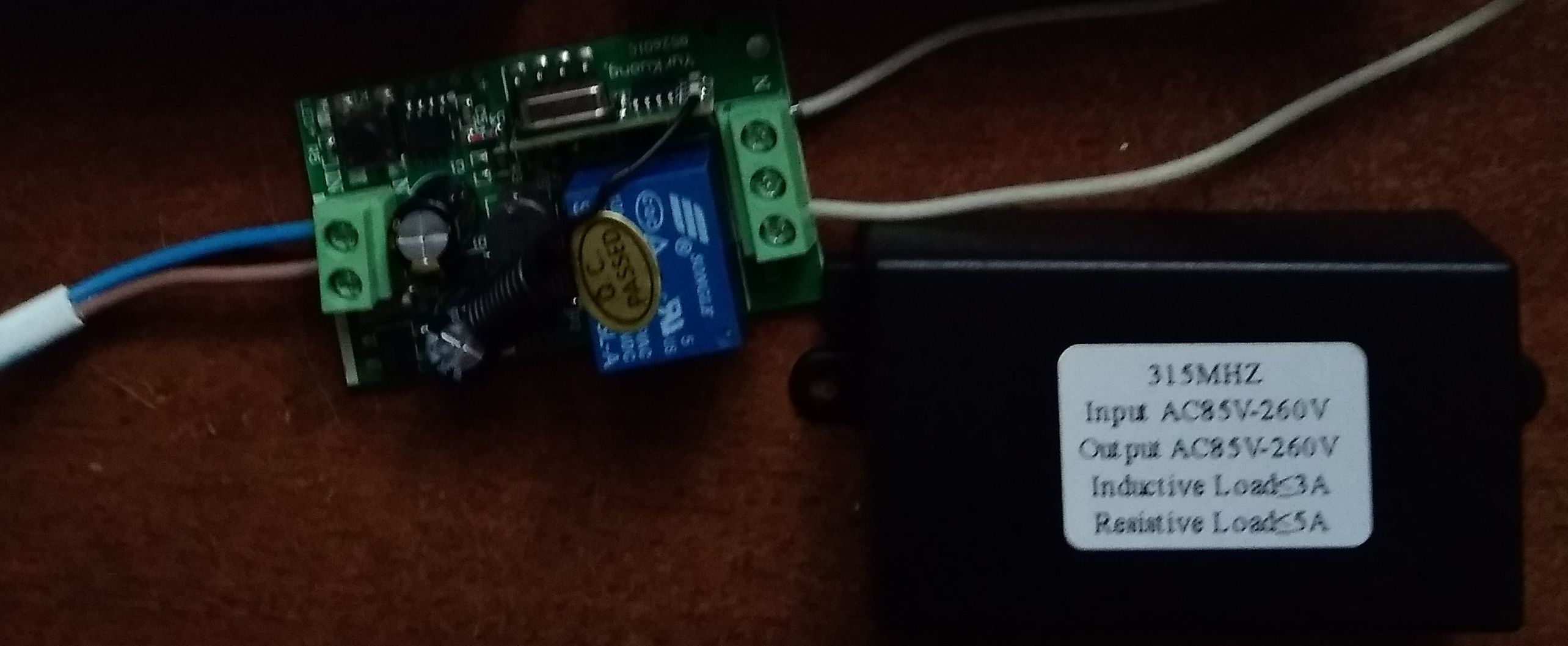

Подключение исполнительного реле

Провод подходящий к светильнику подсоединяем к клеммам «IN», светильник к клеммам «OUT». Фазировка подключения указана на плате.

Устанавливаем батарейки в выключатели. Включаем в щите автоматический выключатель света комнаты.

Если всё собрано правильно и схемы рабочие всё работает хорошо.

Внимание! Без навыков лучше за монтаж не браться.

В лучшем случае сгорит схема. Производителей много, возможны изменения.

Предлагаю вашему вниманию видео испытания включения, выключения из трёх мест и смонтированное из двух мест.

Включение, выключение радиовыключателем из трёх мест  https://youtu.be/KZY424oKcE8

Включение, выключение радиовыключателем из двух мест  https://youtu.be/W3nHO5OUP_s
