Оснастка электрика. Блок питания

  Оснастка электрика. Блок питания

Зима. Свободного времени стало больше. Вспомнились навыки радиолюбителя. Давно собирался сделать универсальный блок питания для испытания различных поделок.

Трансформатор и выпрямитель взял от, не подлежащего ремонту, УНЧ (усилителя низкой частоты).

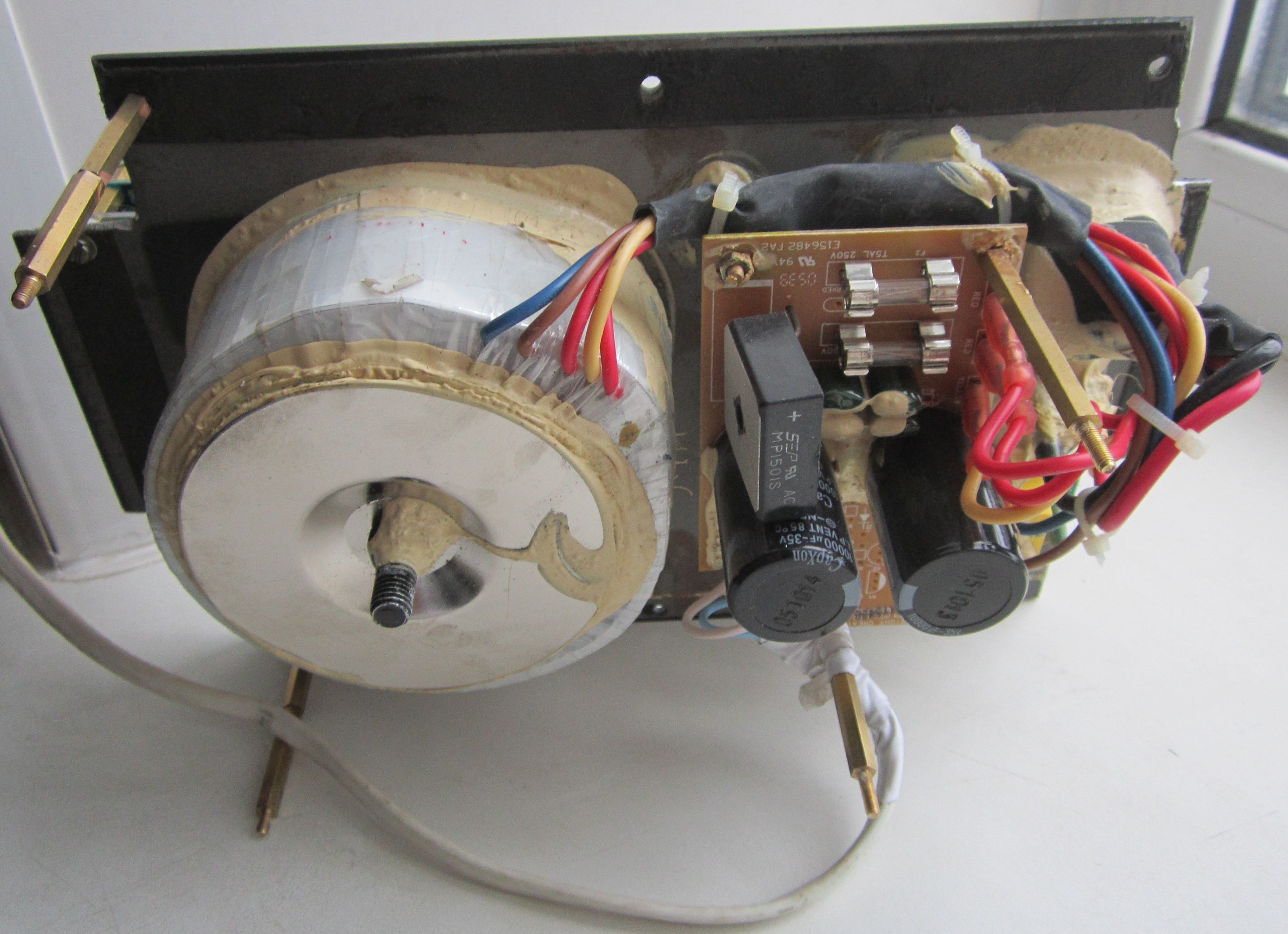

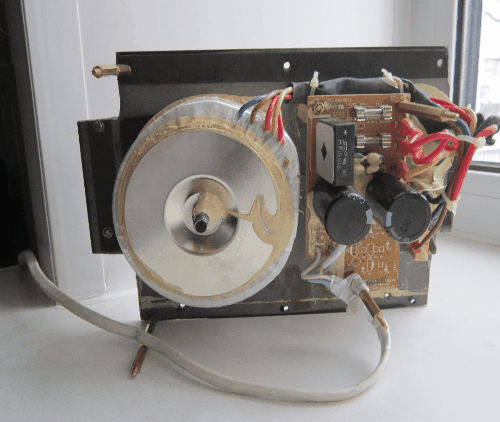

Трансформатор и выпрямитель

Регулирующий элемент готовая плата ZK-J5X

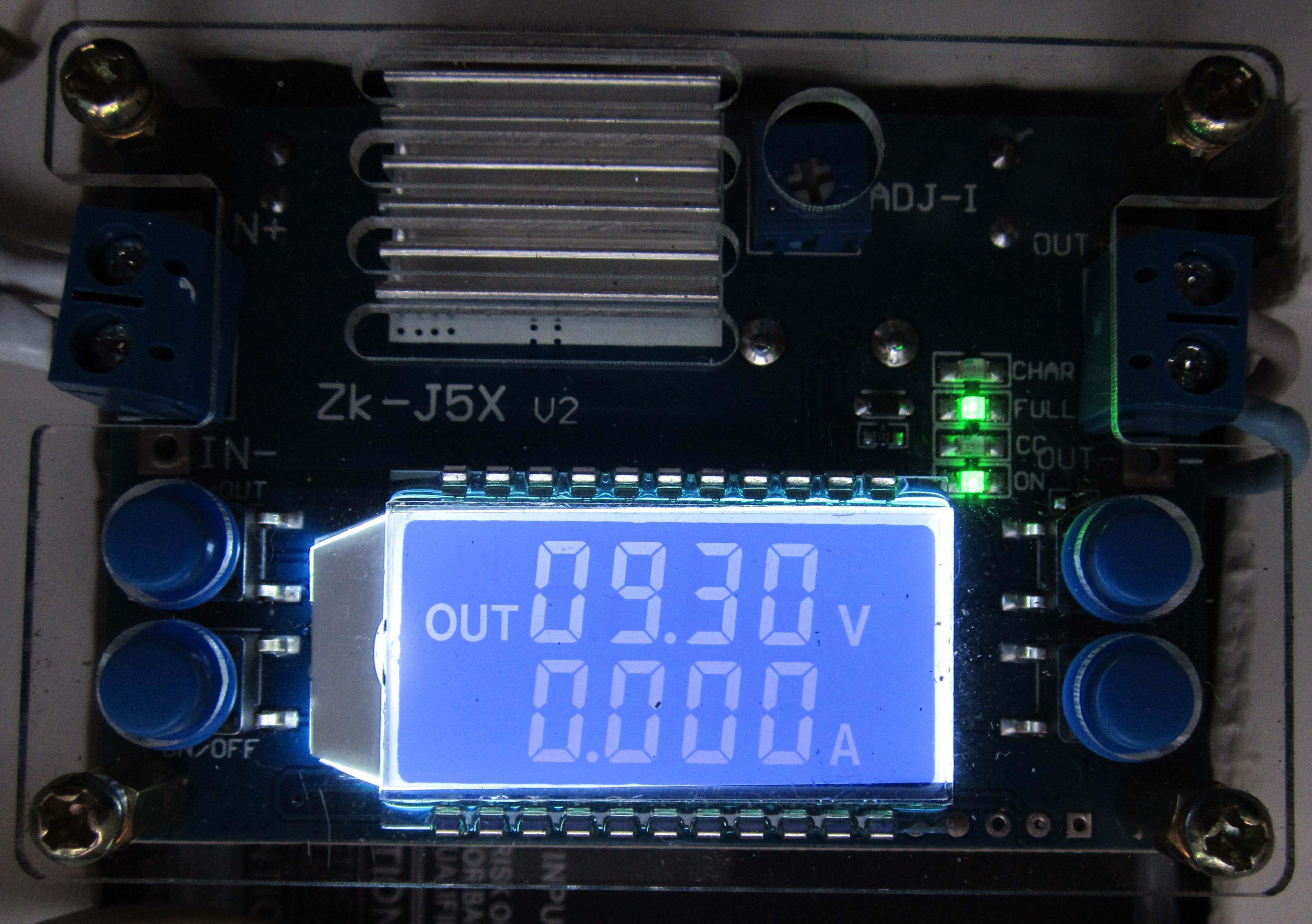

Понижающий стабилизатор тока и напряжения 5A ZK-J5X

ZK-J5X это понижающий стабилизатор тока и напряжения 5A с экраном в корпусе.

Немного об устройстве:

Применяется для заряда батареи, подключения светодиодов, создания лабораторного блока питания и т.д.

Технические характеристики:

Входное напряжение: 6.5-36В
Выходное напряжение: 1.2-32В (плавная регулировка кнопками шаг 0,05 В)
Выходной ток: 3,5А, максимум 4,5А(регулируемое), 50 Вт (макс. 75Вт).
Дисплей напряжения: разрешение 0,05 В
Дисплей тока: разрешение 0,005A
Эффективность: около 94%

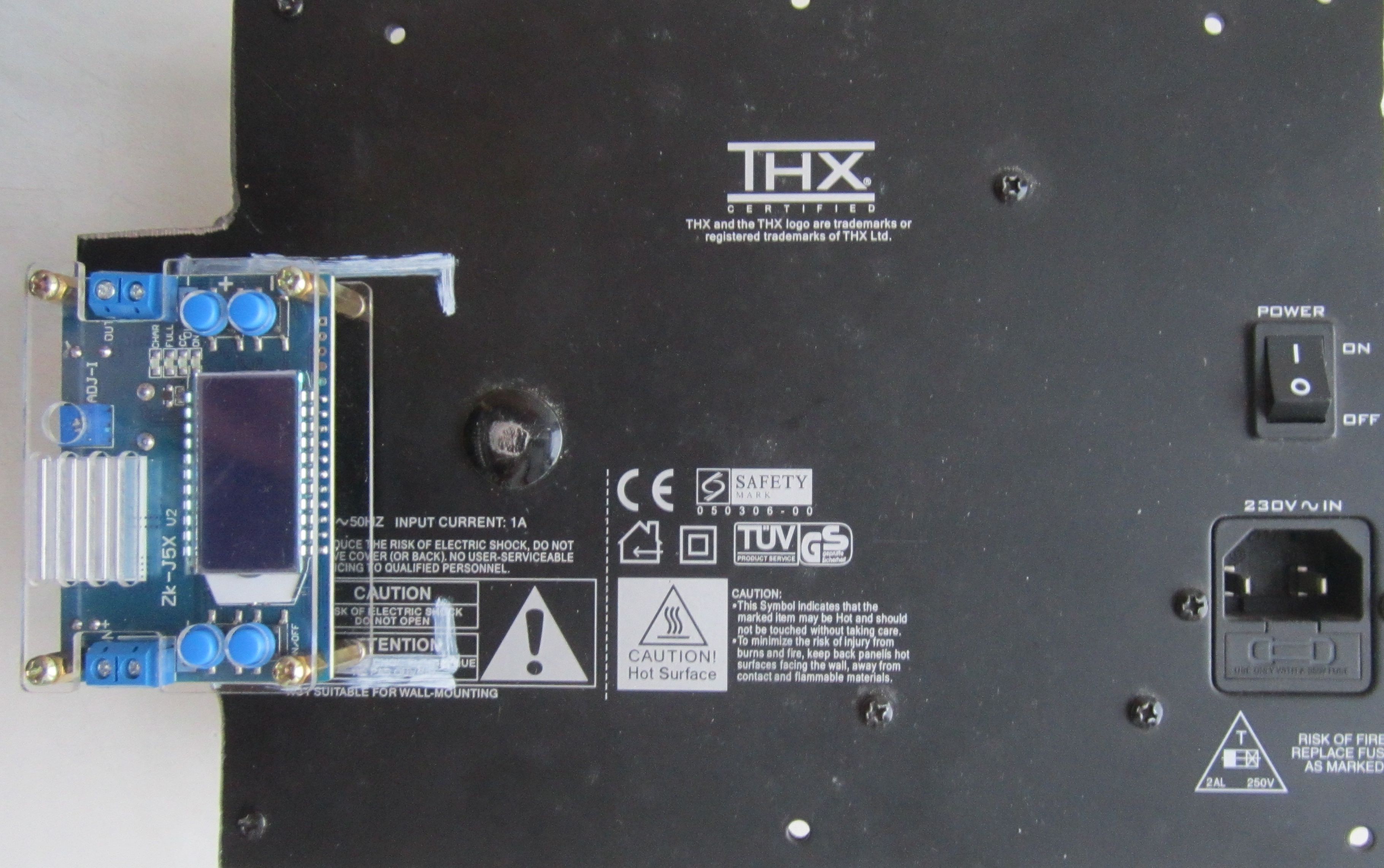

Почти готовый блок питания

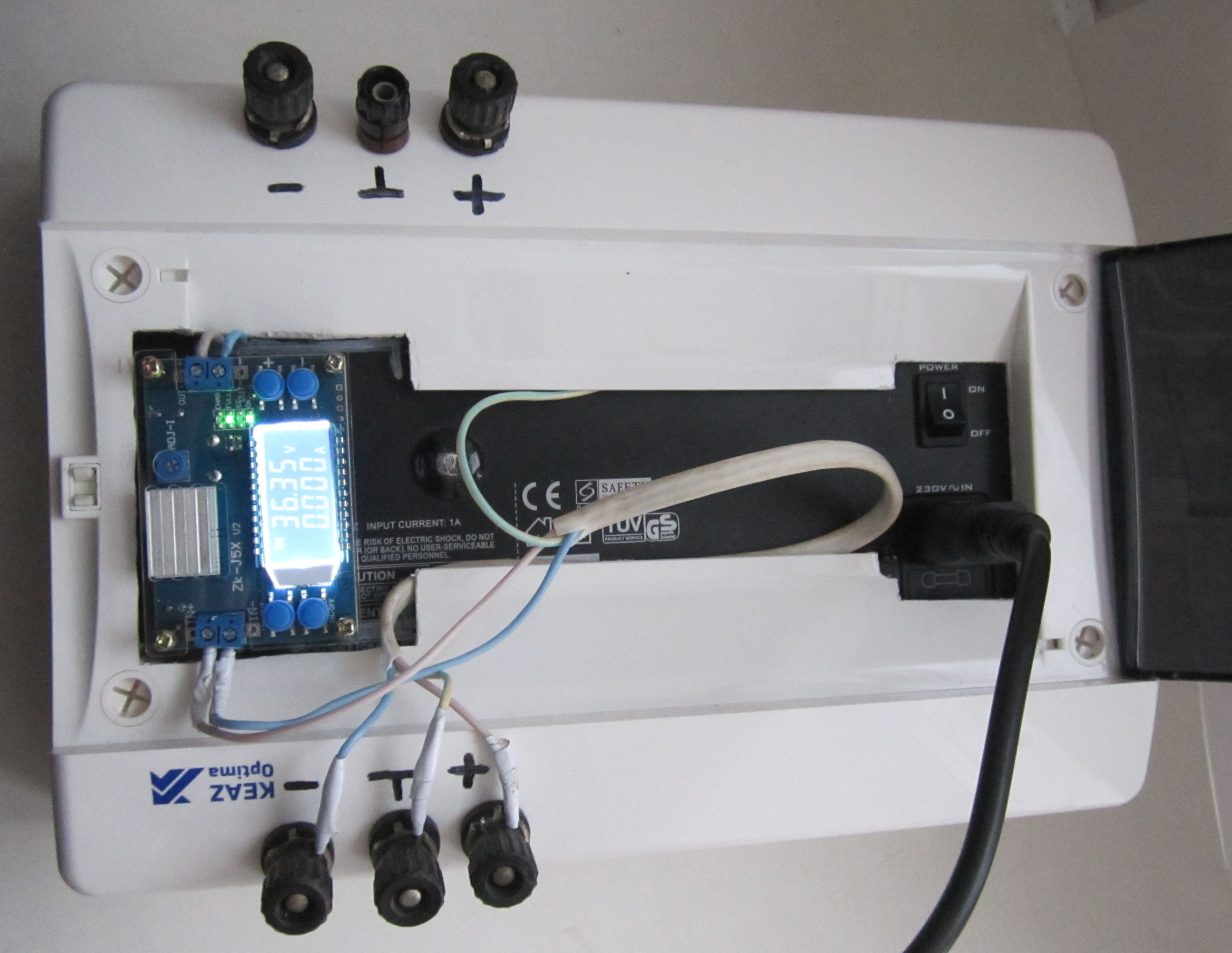

Готовый блок питания

Все элементы закрепил на панели усилителя. В качестве корпуса использовал щит распределительный накладной.

В полку устройств прибыло. Рекомендую к повторению.

Попутно заметил:

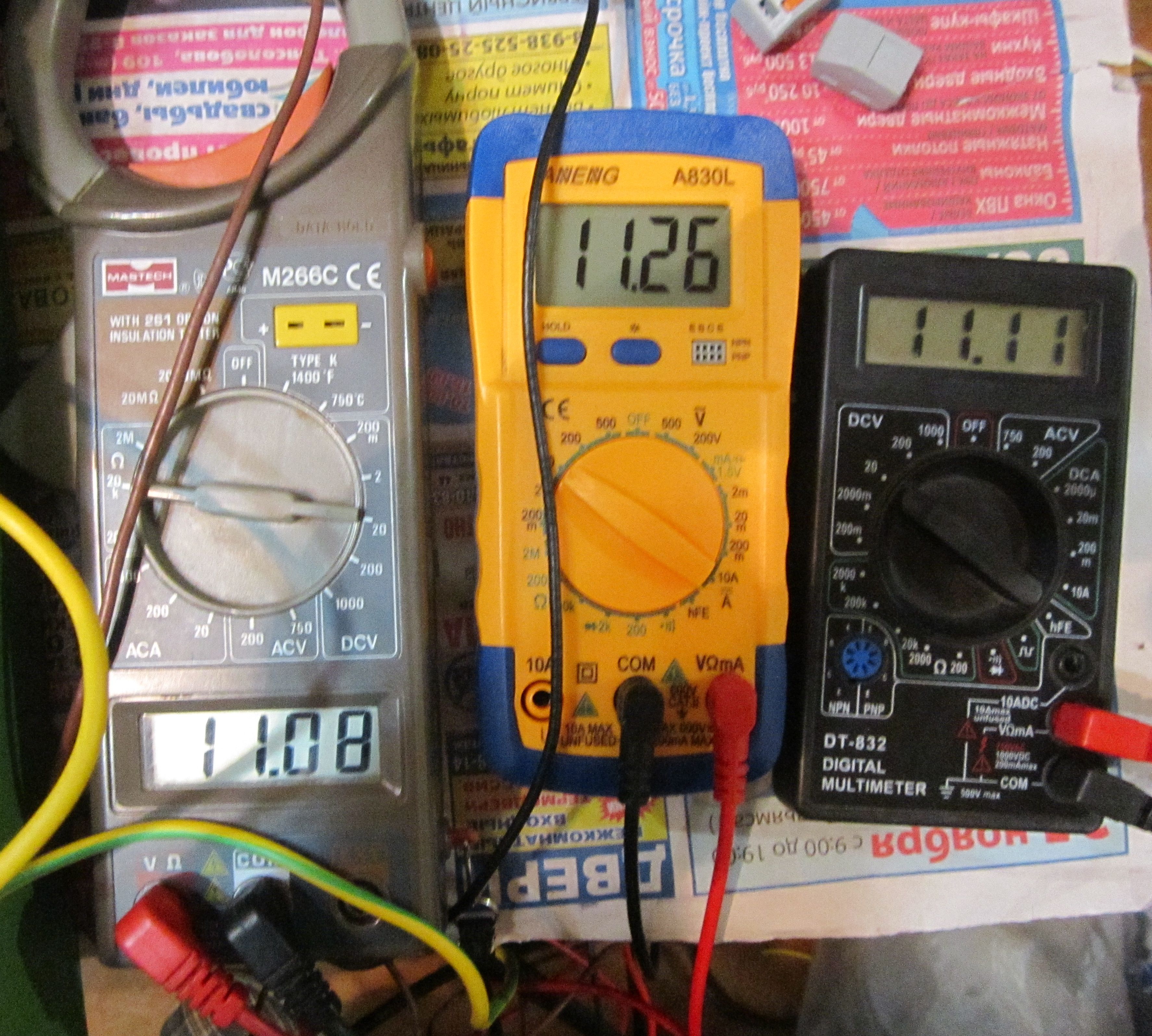

Измерение напряжения

В процессе работы пользовался несколькими приборами одновременно. Обратите внимание на погрешность.

Кто из них точнее? Вероятно мультиметры чувствительны к питанию. Подсела батарея – точность показаний стала хуже.

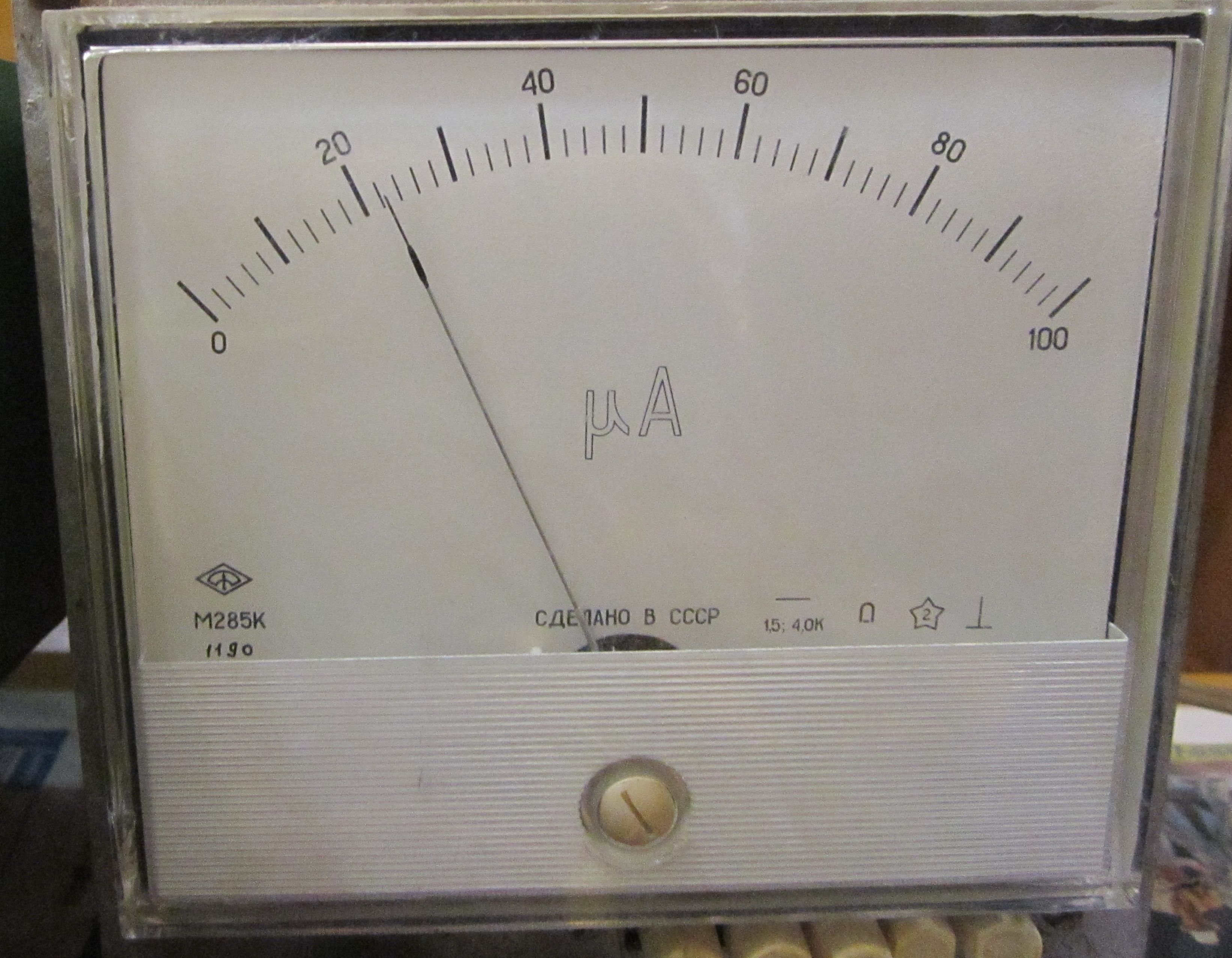

Измерение напряжения 2

Применял и самодельный (собрал, когда работал киповцем). В 80-е года прошлого века. Себе делал, старался. На полевом транзисторе, с высоким входным сопротивлением. Не успел отградуировать шкалу. Одно деление равно 0,5 Вольта. Пожалуй, ему больше верить можно.

Осипенко Сергей Яковлевич
