Возможные причины большого расхода электроэнергии

 Возможные причины большого расхода электроэнергииВозможные причины большого расхода электроэнергии

Содержание:

# Точность счётчика электроэнергии. Причины изменения.

# Показания счётчиков.

# Как правильно списывать показания.

# Электрическая схема проводки на  чертеже квартиры.

# Самоход счётчика.

# Ток утечки.

# Посторонняя нагрузка.



Большой расход электроэнергии. Нагрузка прежняя, тариф не изменился, а сумма оплаты стремится в сторону увеличения. Знакомая ситуация? Что делать, в чём причина растущих счетов за электроэнергию? Рассмотрим несколько возможных причин.

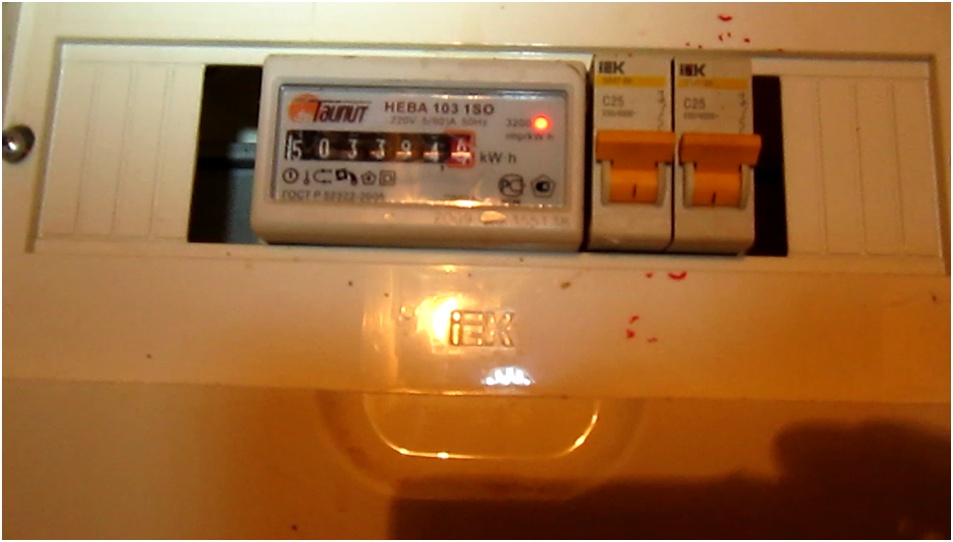

ВИДЕО Сумасшедший электросчётчикВИДЕО Сумасшедший электросчётчик

На видео всё понятно. Счётчик явно неисправен. Чаще счётчик «мотает» или «тормозит» меньшей скоростью. Причин изменения точности много. Счётчик, проводка, а вдруг к вашей электрической сети подключёна посторонняя нагрузка?

Проверке счётчика посвящены статьи «Как измерить потребляемую мощность и проверить счётчик» и «Что полезно знать о счётчике электрической энергии». В этих статьях я попытался доступно рассказать, как в домашних условиях проверить электросчётчик. Надеюсь, мой труд не пропал даром. Счётчик проверен, погрешность допустимая, причину перерасхода надо искать в другом месте.

Приступаем к дальнейшему поиску неисправности.

Распространённая ошибка: неправильно списываются показания. При снятии показаний главное правило - после запятой, или то, что выделено - не учитывается.

Посмотрим на примерах:

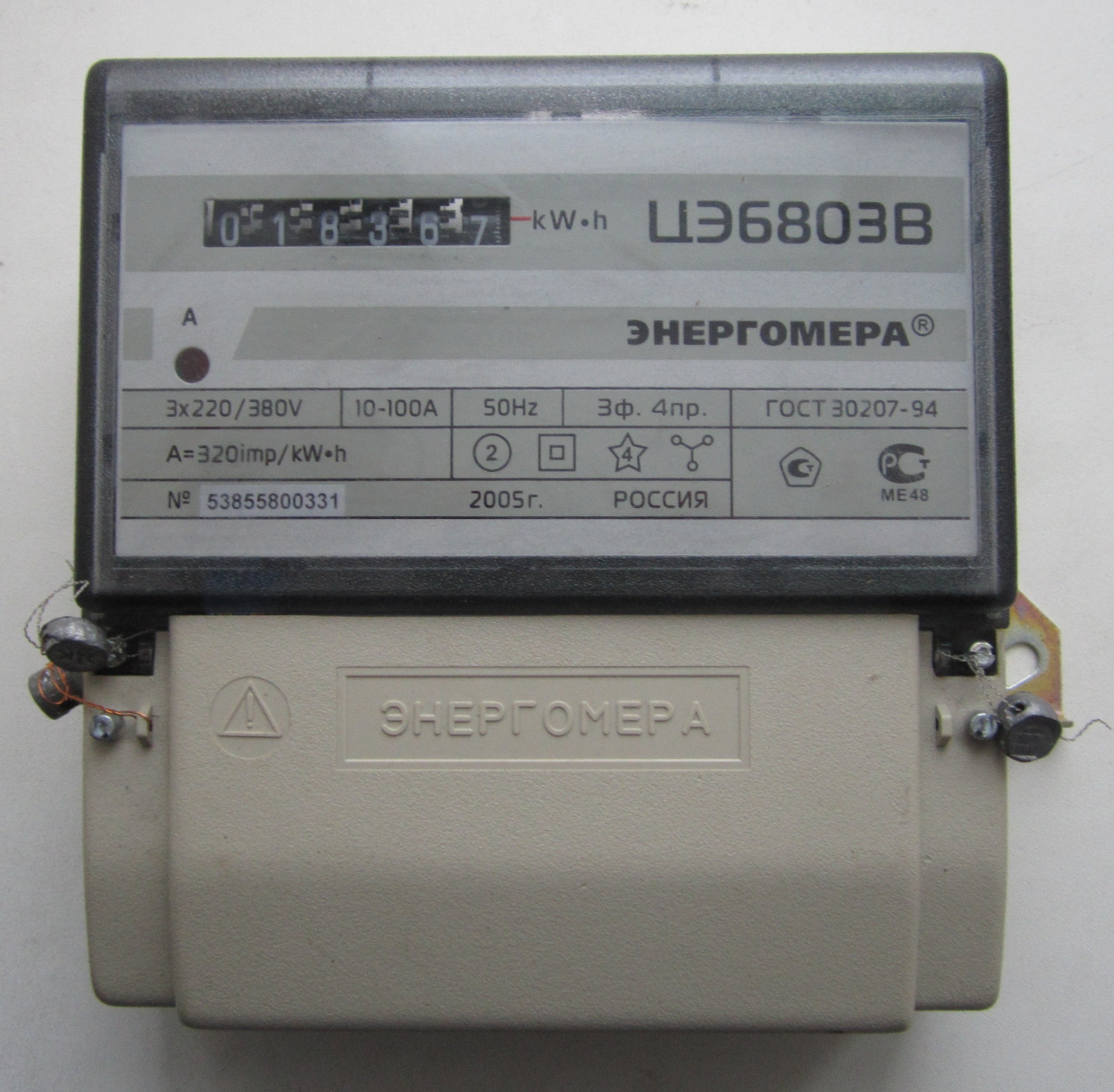

Выделенных знаков нет – для расчёта списываются все знаки. Выделенных знаков нет – для расчёта списываются все знаки.

Выделенных знаков нет – для расчёта списываются все знаки. Показания 018367

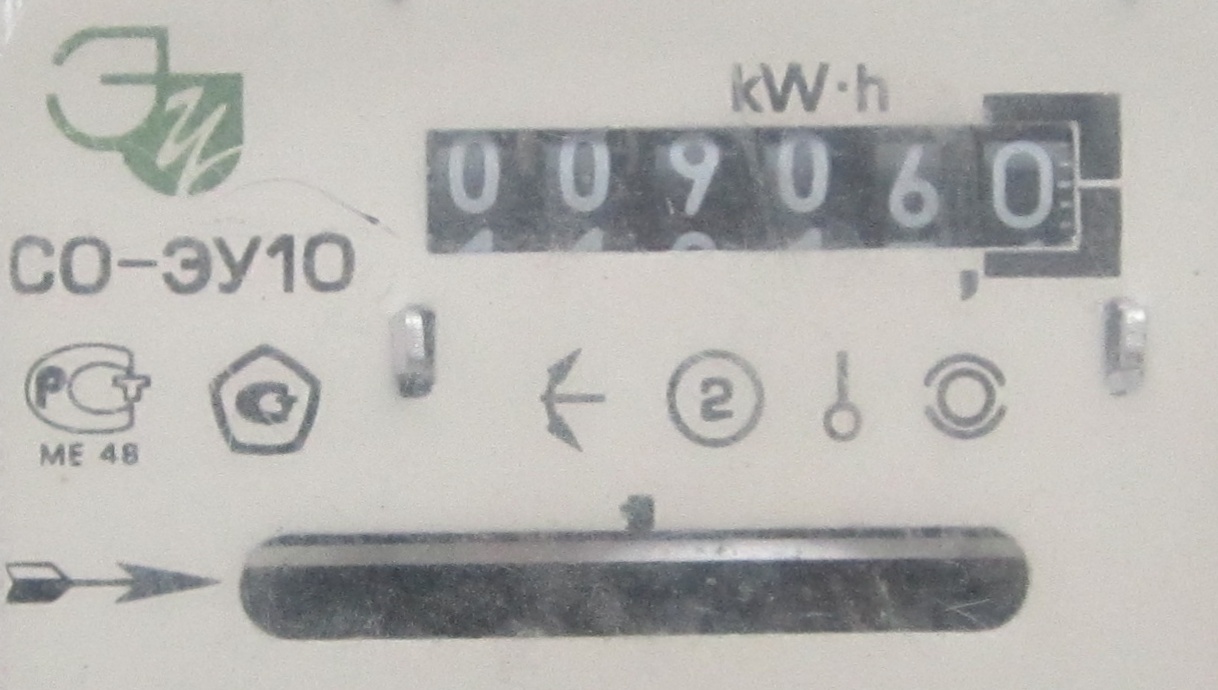

Выделен один знак – последняя цифра не учитывается. Выделен один знак – последняя цифра не учитывается.

Выделен один знак – последняя цифра не учитывается. Показания 00906

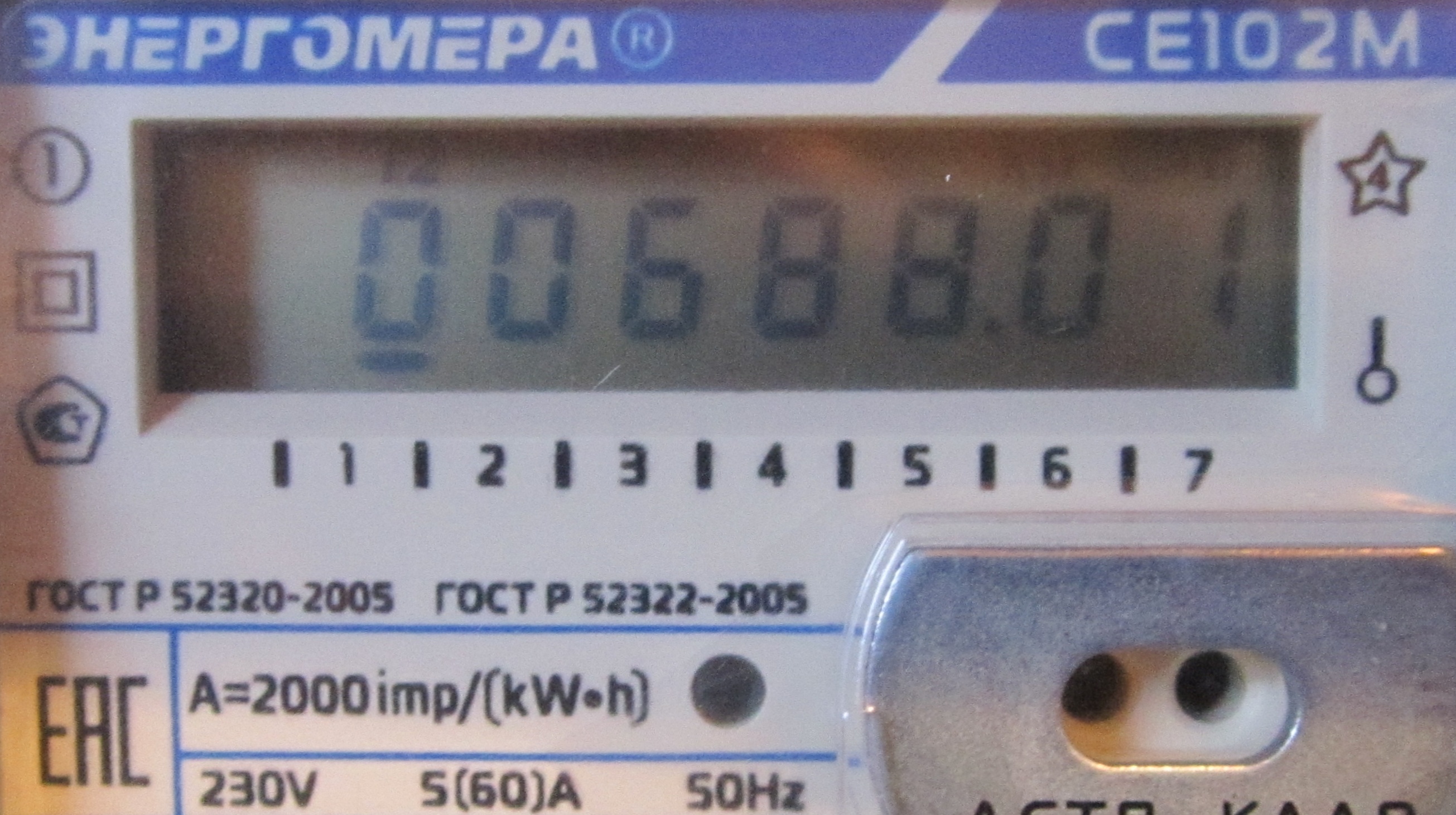

Две последних цифры отделены точкой. Считаем первые пять знаков. Две последних цифры отделены точкой. Считаем первые пять знаков.

Две последних цифры отделены точкой. Считаем первые пять знаков. Показания 00688

Посмотрели на свой счётчик. Убедились, что показания списываем правильно. Идём дальше.

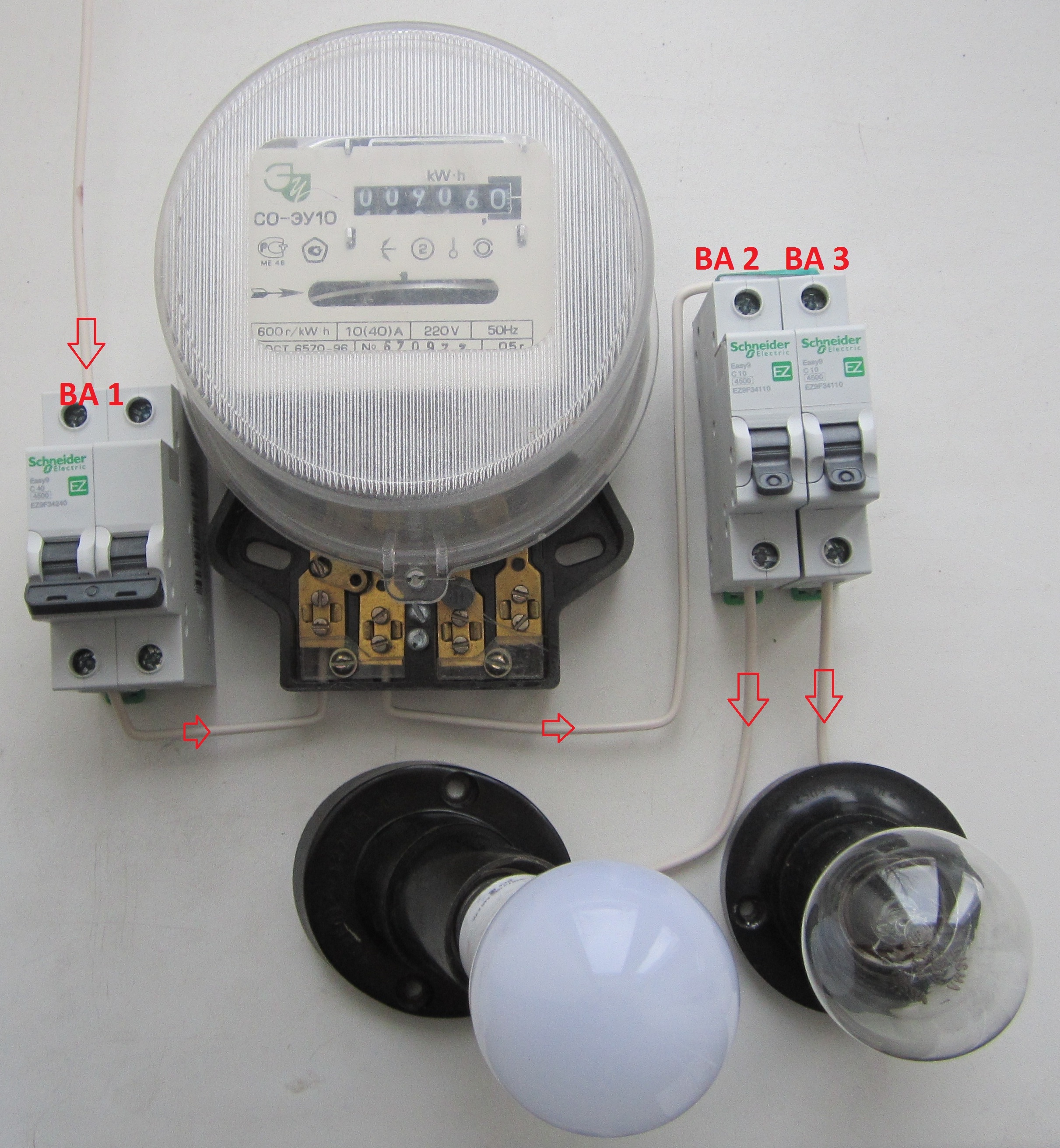

Для пояснения дальнейших действий нужно разобраться в устройства проводки. На блок-схеме изображена схема квартирного щитка. Да простят меня профессионалы за отступления от правил. Это сделано для простоты и наглядности. Стрелками показано направление движения и распределение электроэнергии в квартире.

Блок-схема схема квартирного щиткаБлок-схема схема квартирного щитка

Для защиты от перегрузки и короткого замыкания (подробнее о защитах в статье «Как защитить электропроводку») в схеме установлены автоматические выключатели. Вводной выключатель автоматический ВА 1, расположенный до счётчика, защищает всю проводку квартиры. После счётчика электроэнергия распределяется по помещениям через ВА 2 и ВА 3, они являются нагрузочными автоматами и предохраняют электропроводку комнат.

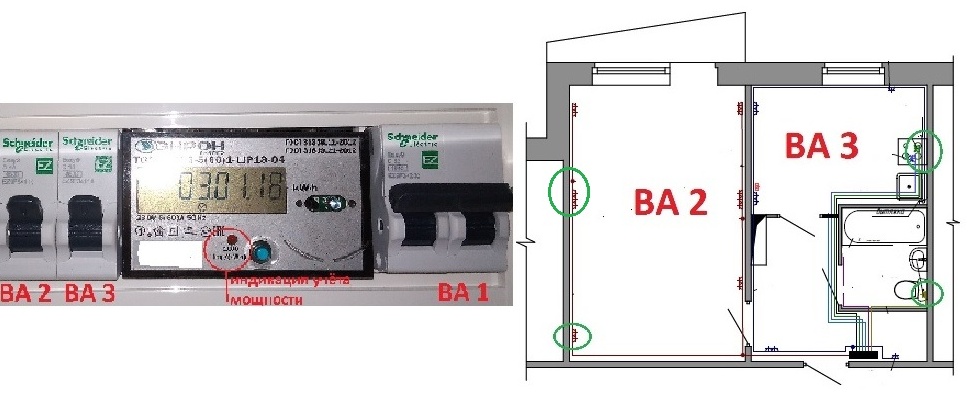

Вот как может выглядеть схема в собранном щитке. Щит установлен в однокомнатной квартире, изображённой на чертеже.

Щит и чертёж однокомнатной квартирыЩит и чертёж однокомнатной квартиры

ВА 1 – ввод отключает всю квартиру

ВА 2 - снимает нагрузку комнаты

ВА 3 –снимает нагрузку кухни, коридора и совмещённого санузла.



Один из признаков исправности счётчика электрической энергии отсутствие «самохода». Проверяем:

Выключаем нагрузку квартиры - состояние автоматов: ВА 1 включен,  ВА 2 и ВА 3 выключены.

При наличии нагрузки, индикатор учёта мощности светится и тухнет, «моргает». Чем больше потребление, тем чаще.

Наберёмся терпения. Понаблюдаем за индикатором длительное время (можно и час, в данном случае, чем дольше, тем точнее).

Не «моргает», счётчик нормальный. Двигаемся дальше.



Рисуем таблицу. Выключаем свет и выдёргиваем штепсельные вилки из розеток во всей квартире. Это значит, что в квартире выключена вся нагрузка. Затем включаем или выключаем автоматы в определённой последовательности. Заполняем таблицу полученными данными. Чем больше данных, тем точнее результат. Для сбора данных существуют приборы, например «Регистратор электрических процессов РПМ-16-4-3». Стоимость данной техники не малая. Дешевле выйдет по старинке, карандашиком.

Допустим, данные у нас получились такие:

ЧИСЛО

ВРЕМЯ

ПОКАЗАНИЯ

КОМНАТА  (ВА 2)

КУХНЯ, САНУЗЕЛ

КОРИДОР  (ВА 3)

****

09:00

00325,00

ВКЛЮЧЕН

ВЫКЛЮЧЕН



10:00

00325,00

ВЫКЛЮЧЕН

ВКЛЮЧЕН



11:00

00325,50

ВЫКЛЮЧЕН

ВКЛЮЧЕН



12:00

00326,00

ВКЛЮЧЕН

ВЫКЛЮЧЕН



13:00

00326,00





На основании полученных данных проводим анализ нагрузок:

В промежуток времени с 09:00 до 10:00 и с 12:00 до 13:00 показания счётчика не изменились. Нагрузка отсутствует.

С 10:00 до 12:00 (выделено) «нагорел» один Киловатт-час при выключенных электроприборах. Получается, посторонняя нагрузка находится в цепи ВА 3.

Вероятные причины: токи утечки в проводке и подключение посторонней нагрузки к вашей сети.

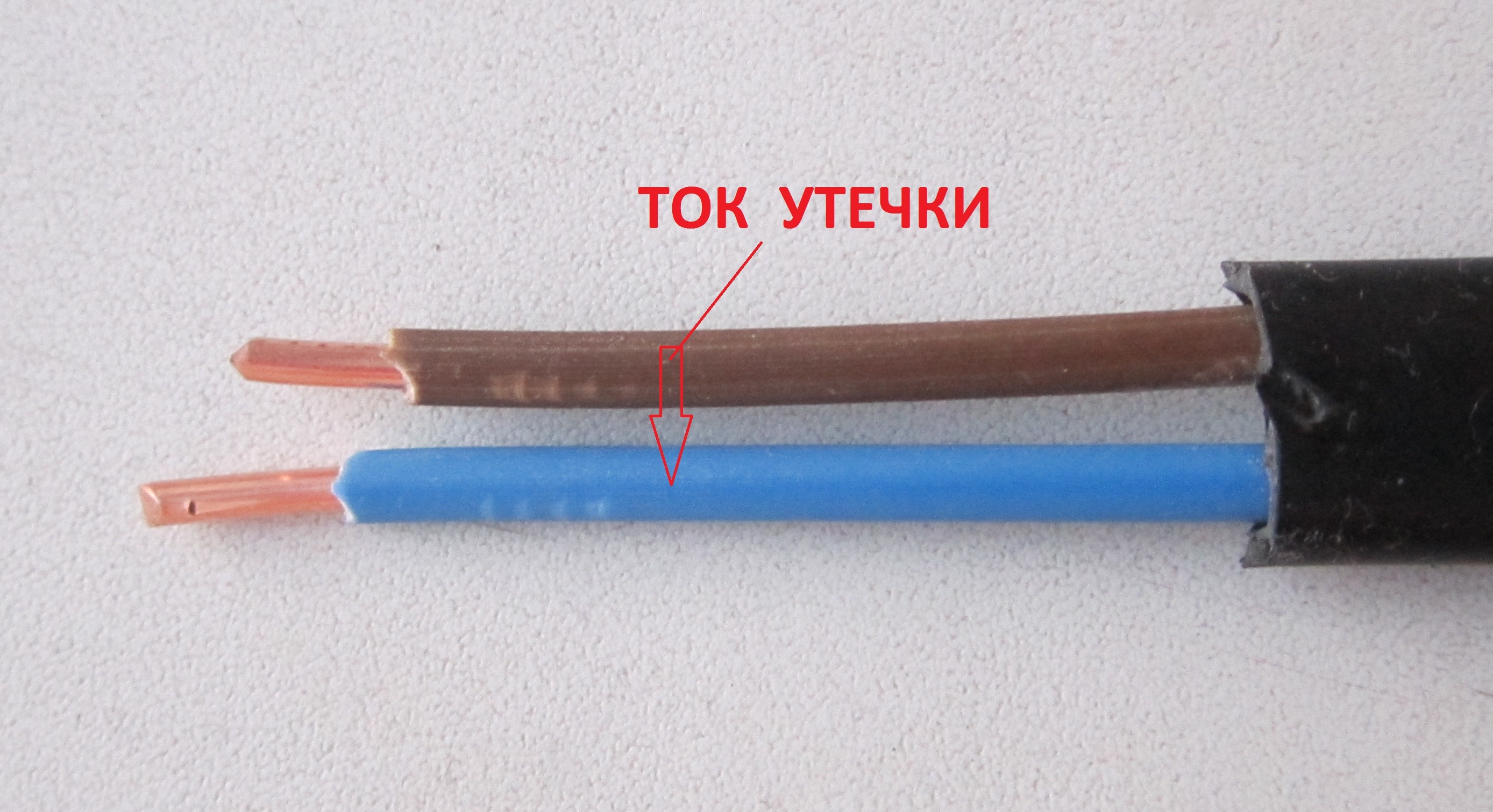

 Ток утечки в проводкеТок утечки в проводке

Ток утечки в проводке

Счётчик считает всю нагрузку (токи) проходящие через него. Предположим, по причине нарушения изоляции, появился ток утечки между проводниками в проводке. Счётчик считает и этот ток. Признак тока утечки - постоянный дополнительный расход электроэнергии. Точнее определяется приборами.

Взятый мной для примера расход 0,5 Киловатт-час серьёзная нагрузка. При токах утечки такой величины электропроводка, в лучшем случае, может выйти со строя.

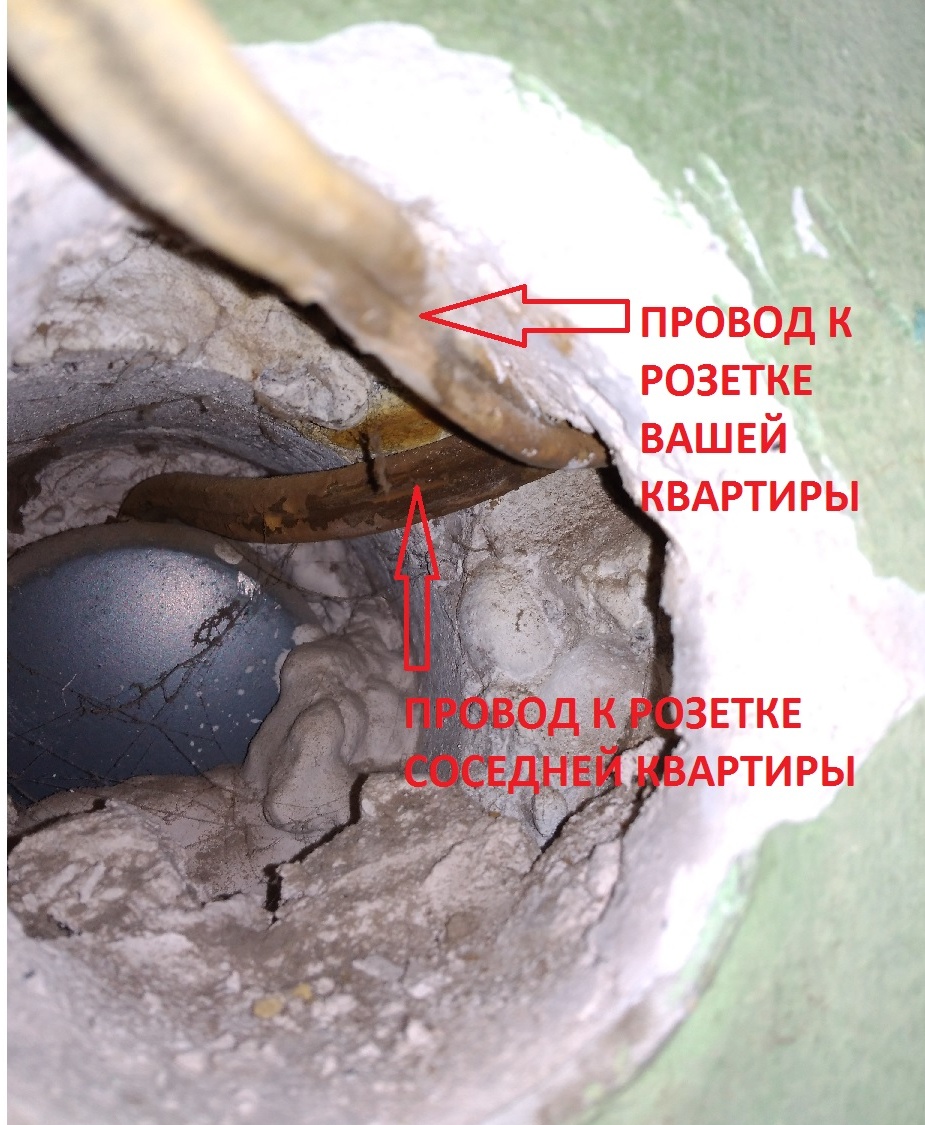

Расположение проводов к розеткам в канале панельного домаРасположение проводов к розеткам в канале панельного дома

Признаком подключения посторонней нагрузки к вашей сети является периодический (в разные дни недели и время суток) дополнительный расход электроэнергии.

Не говорю что кто – то сделал это специально, может и по неопытности, но такое бывает. Смотрим чертёж квартиры, на основании таблицы посторонняя нагрузка находится в цепи кухни, коридора и совмещённого санузла. Наиболее вероятное место подключения в смежных с соседями стенах (на чертеже выделено зелёным кругом). На фото показано расположение проводов к розеткам в канале панельного дома. Провода могут быть не правильно подключены. После сбора информации обращайтесь к специалисту. Сложно, но найти и исправить можно.

Вот, пожалуй, и всё, просто, в общих чертах, на эту тему.

 Успехов в решении проблемы.



Осипенко Сергей Яковлевич
